產品名稱
|

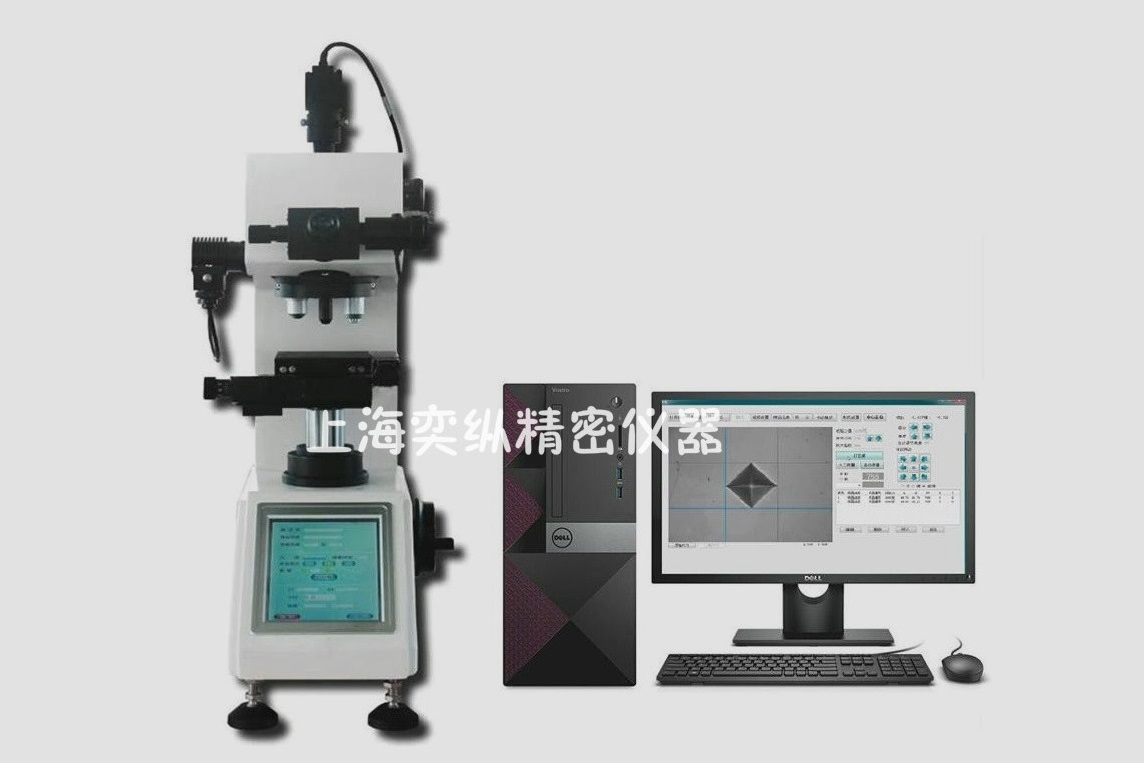

全自動維氏硬度計（測量系統）
|
|
產品型號
|
YZHV-50ZXY
|
|
廠家/品牌
|
上海奕縱精密儀器有限公司（YZJINGMI）
|
|
載荷11檔力
|
1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、15.0Kgf(147N)、20.0Kgf(196N)、30.0 Kgf (294N)、40.0Kgf(392N)、50.0Kgf(490N)，共計11檔試驗力，電動切換。
|
|
執行標準
|
GBT4340.1，GBT4340.2，ASTM_E92
|
|
加載方式
|
自動加載/保載/卸載
|
|
測量目鏡
|
數字式測微目鏡10X
|
|
物鏡
|
10X, 20X（雙測量物鏡）
|
|
總放大倍率
|
光學放大倍率100X,200X（在電腦中系統放大倍率高達500X左右）
|
|
硬度測量范圍
|
5-4000HV
|
|

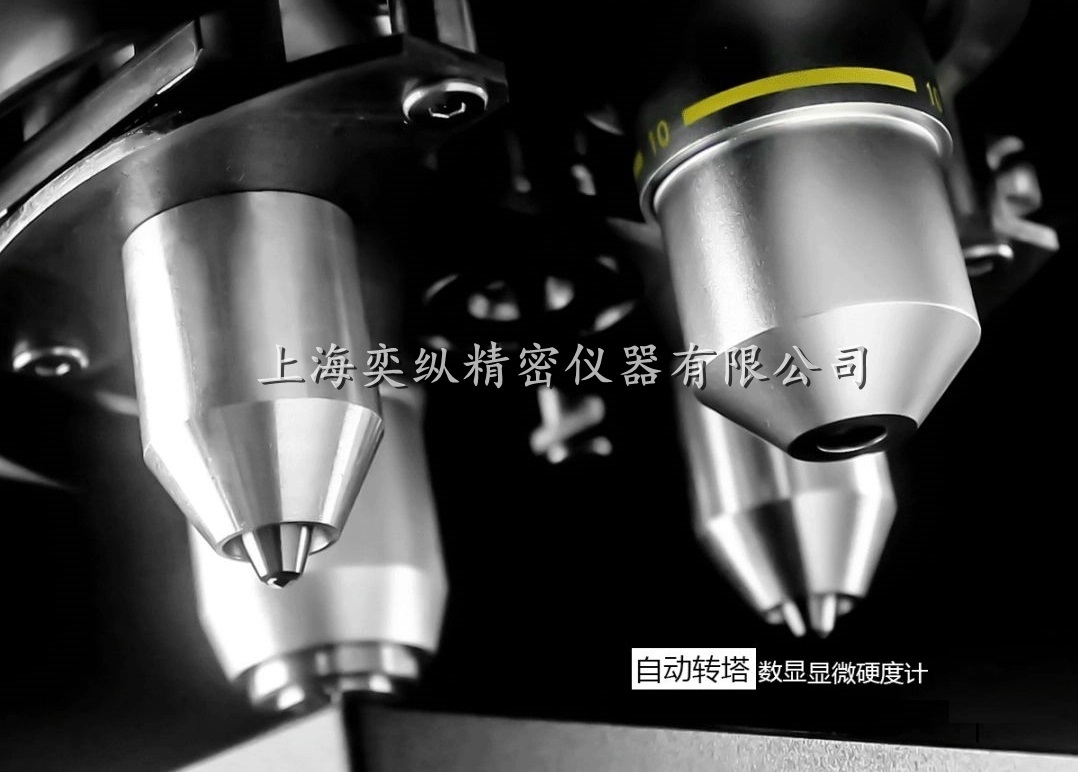

旋轉塔臺機構
|
物鏡—壓頭—物鏡自動切換旋轉（自動轉塔）
|
|
加載速度
|
50mm/s
|
|
保載時間
|
0-99s任意設定
|
|
測量分辨率
|
0.01μm（超高分辨率）
|
|
操作面板功能
|
主機采用超大觸摸屏顯示、觸摸控制無需按鍵:
保載時間 / 燈光增強-減弱 / 轉換標尺 / 塔臺旋轉（自動轉塔臺）/ 數據清除, 顯示 D1值 /
D2值 / HV /硬度值 /
HRC轉換值 / 測試次數等
|
|

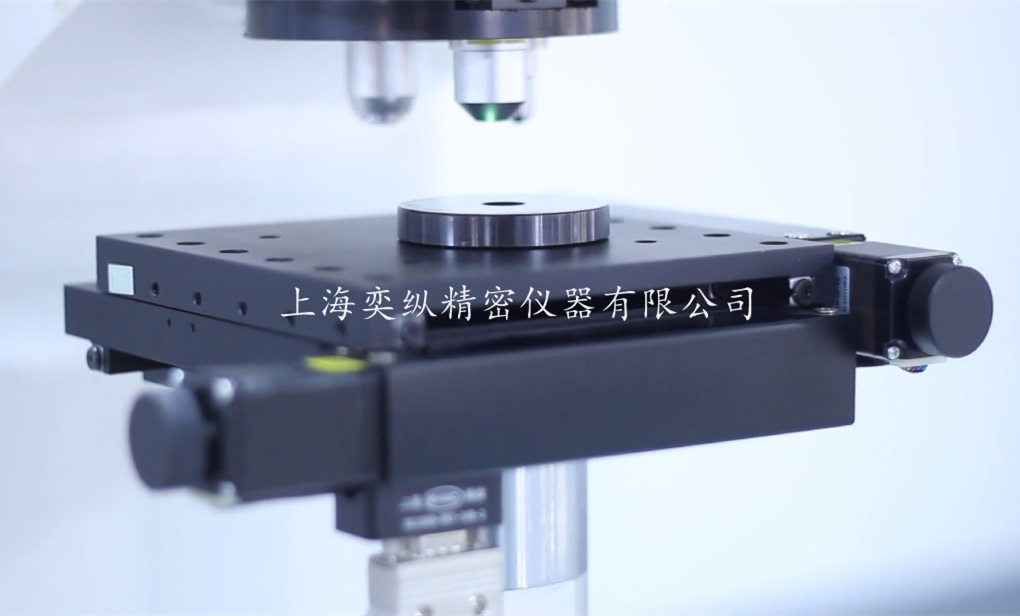

X-Y雙軸自動
載物臺
|
大尺寸150X150mm，移動范圍50*50mm，XY軸雙軸自動移動
（通過高級版硬度圖像控制測量軟件控制XY載物臺自動移動）
|
|
載物臺升降
樣品最大高度
|
可檢測樣品的最大高度160mm
（自動XY雙軸工作臺）
|
|
樣品最大深度
|
160mm
|
|
通訊接口
|
RS232C/USB
|
|
主機數據輸出
|
D1值、D2值、HV硬度值、載荷值、統計數據等
|
|
光學功能
|
采用平場消色差物鏡，圖像更清晰。視場照明可調，亮度等級可設定有0-9等10種亮度等級可設定；
|
|
LED光源系統
|
12V-50W LED冷光源系統
根據樣品的亮度，可通過電腦軟件控制光源，以達到最佳照明
|
|
硬度值轉換
|
按GB1172及ASTM標準
|
|
外形尺寸約
|
寬20× 深58× 高70cm
|
|
設備重量約
|
57kg
|
|
工業攝像機
|
采用先進的（內置式）工業級500萬像素高清內置攝像機（非外置式）
|
|
計算機系統
|
操作系統： Win 11系統 64位
|
|
XY軸驅動馬達
|
高精度步進馬達
|
|
XY軸驅動控制
|
通過軟件控制X-Y步進工作臺移動，速度可靈活的改變
|
|
最大移動距離
|
在X-Y軸方向50 × 50mm 工作臺自動移動，最小移動單位1μm
|
|
移動速度
|
1-10mm/s，可調（快速和慢速，用戶可任意設定）
|
|
位移重復精度
|
≤2微米
|
|
XY軸自動移動
方式設定
|

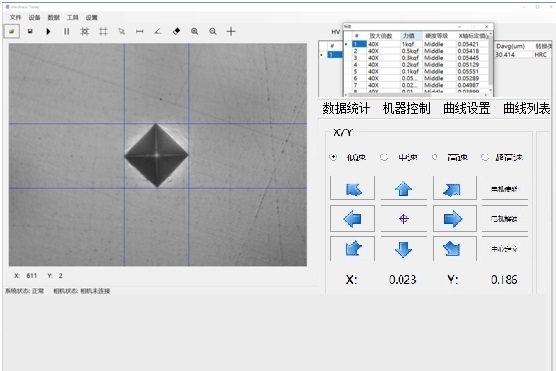

可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移、動位置設定，通過鼠標點選對自動X-Y位移臺載物臺進行8個方向任意移動控制，可調整速度、可自動復位、可隨意進行坐標清零。
|
|
系統描述
|
具有輪廓邊緣掃描（全景掃描精準定位功能），自動完成連續打壓痕、自動保載、自動讀數、自動數據記錄，根據不同需求選擇
直線、之字形線、圓、弧線、隨機點、矩陣、自學習模式等；通過數據處理軟件提高在非光潔面上非清晰壓痕的可讀性；在試樣連續測量后形成的硬化層深度值可以以表格形式顯示,可方便輸出各種數據、硬度值、硬化層深度、最大值、平均值、最小值，方差等。
|
|
硬度計控制
|
可對硬度計進行自動控制：自動轉塔臺、自動加載、自動測量控制可以對顯微硬度計的光源亮度進行設置。選擇進行控制物鏡的轉換并反映在軟件接口進行計算參數改變選擇或起動控制硬度計壓頭自動轉入負載位置、加載、保持、卸載并自動轉回測量物鏡位置，硬度計所設定的載荷可自動反映在軟件界面上。
|
|

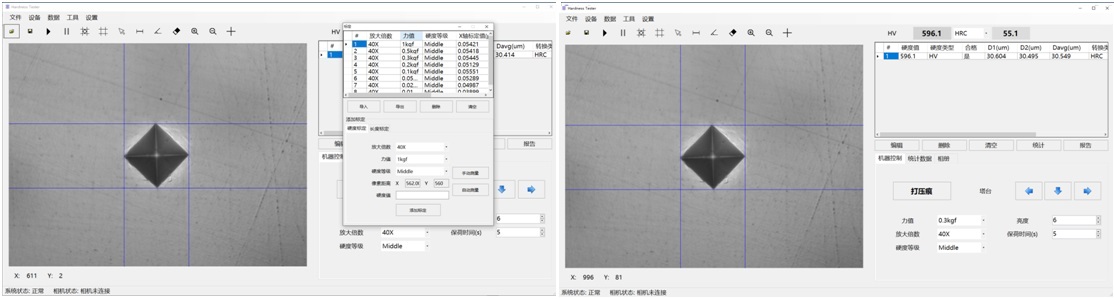

軟件測量方式
|
1自動模式: 自動加載+自動轉塔+（Z軸自動聚焦測量）+自動顯示測量結果
2手動模式（試樣光潔度達不到理想效果時推薦用手動測量更精準）
|
|
圖像采集
識別方法
|
采用先進的高分辨率內置式攝像機，工業級500萬像素大尺寸原始圖像采集，自動顯微維氏壓痕測量系統采用高像素識別技術，通過維氏硬度壓痕測量分析軟件對壓痕圖像進行分析，軟件采用數字圖像處理技術邊緣分割算法對試驗壓痕邊緣提取，進而運用小波多分辨率理論分析試驗壓痕的取樣信號，用最小二乘法擬合壓痕邊緣直線，從而提取顯微硬度壓痕邊緣的方法，實現對顯微組織維氏硬度試驗壓痕區域快速而準確地提取并自動計算（HV）顯微維氏硬度值，自動尋點，自動測量，對角測量，四點測量。
|
|
系統測量精度
|
±0.8%（700HV/30kgf 標準硬度塊）
|
|
語言版本
|
中文/英文
|
|
數據輸出格式/
編輯功能
|

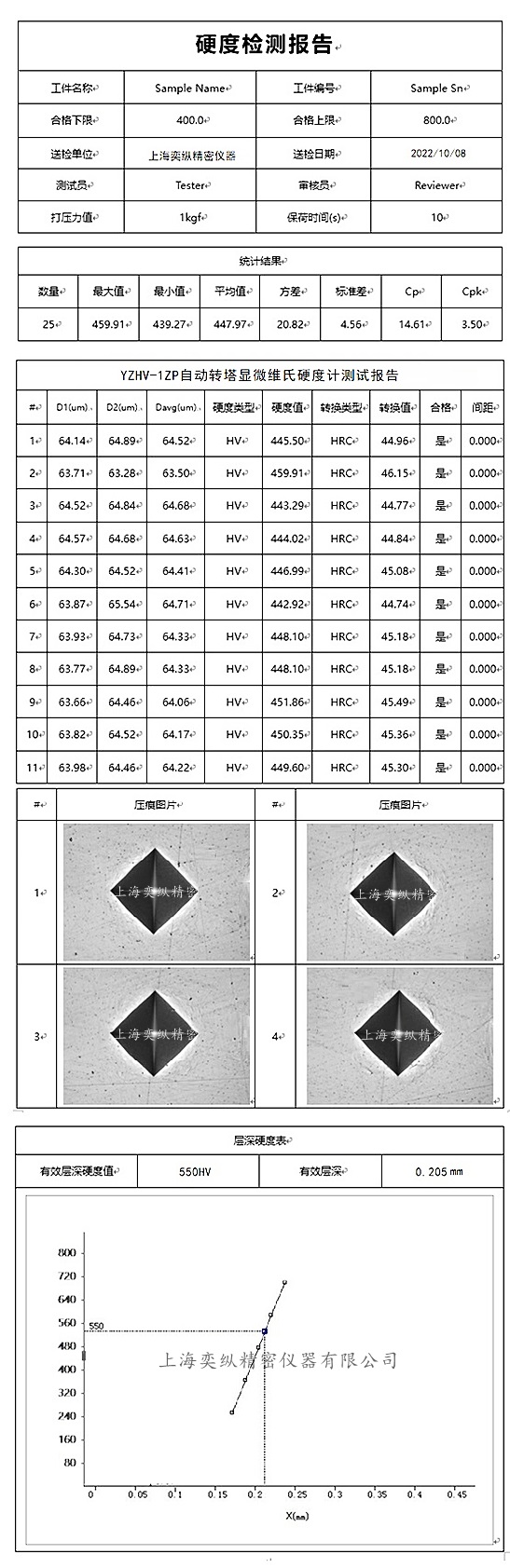

通過數據處理軟件，在試樣連續測量后形成的數據可以以表格形式顯示；可方便輸出各種測量數據、硬度值表、硬化層深度、最大值、平均值、最小值、方差，顯示并輸出圖像且?guī)в杏捕戎担挥捕戎?、硬化層深度圖及圖片，數據可在“WORD”中編輯打印出包含數理統計及硬化層深度曲線的測試報告并保存(WORD格式) ，還可打印觀察到樣品形貌圖并保存，觀察壓痕及背景的組織。
|
