型號
|
YZHV-1000C
|
|
試驗力
|
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、
200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
|
|
加荷方式
|
程控自動加荷,保荷和卸荷
|
|
保荷時間
|
0–99 s
|
|
硬度測量范圍
|
5–5000HV
|
|
總放大倍率
|

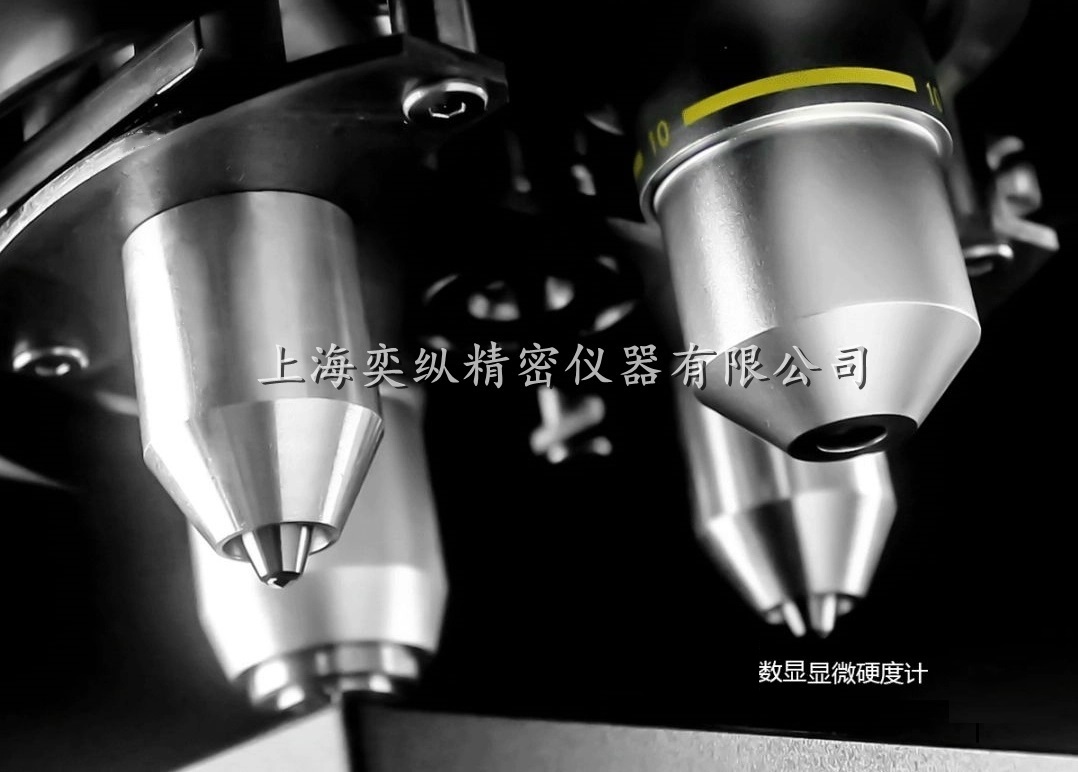

物鏡:10x和 40x; 測量目鏡: 10x
光學總倍率:100x和 400x（在電腦顯示器上的視頻倍率高達1000X左右）
|
|
最小檢測單位
|
0.01μm(超高的測量分辨率)
|
|

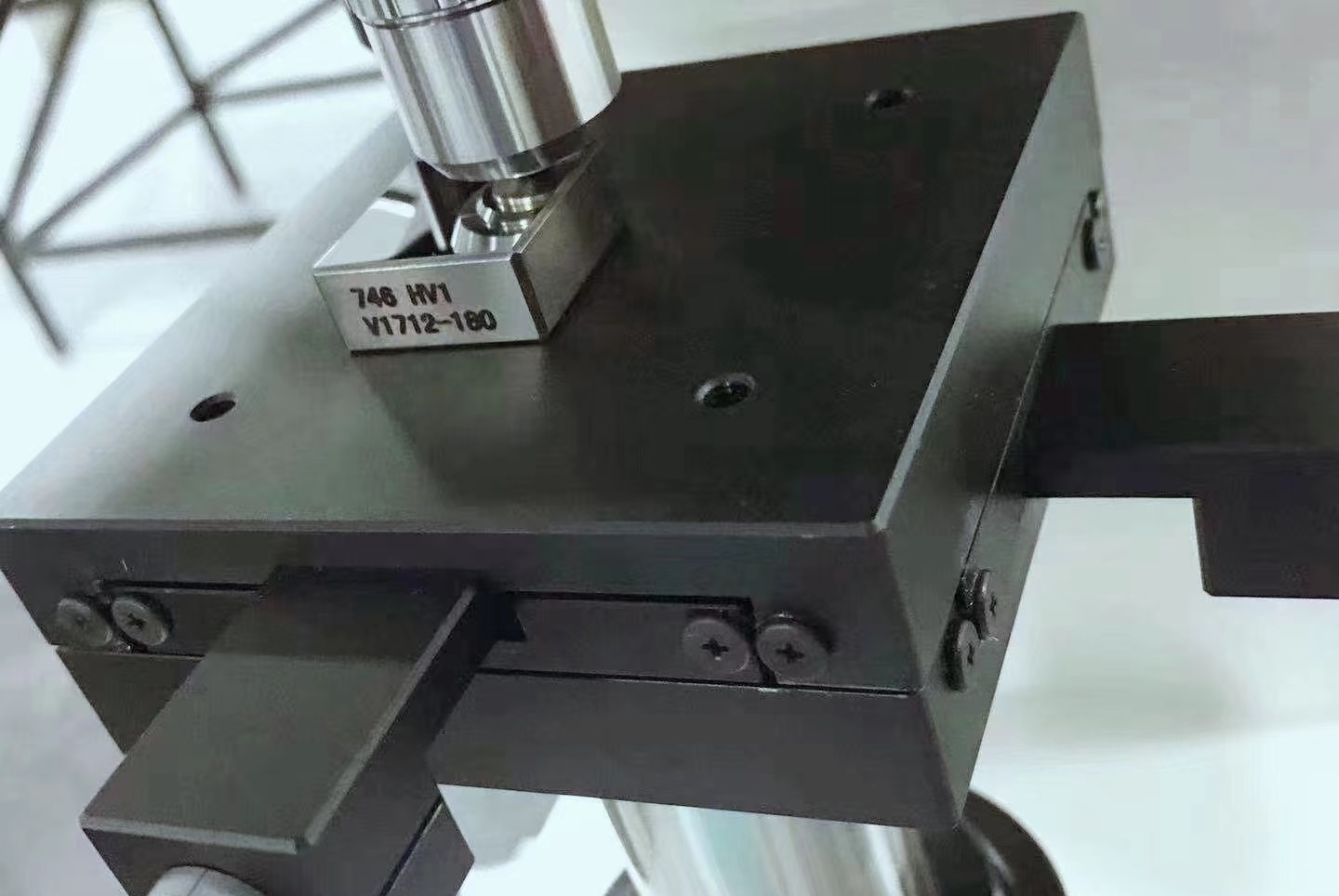

X-Y測試臺
|
尺寸：100×100mm 最大移動：25×25 mm
最小讀數：1/100mm
|
|
光路切換
|
雙光通道（測量/攝影切換）
|
|
測量結果顯示方式
|
用軟件系統進行測量，也可用數字編碼式目鏡測量
|
|
硬度測試軟件及
數據輸出
|
顯示：試驗力，保荷時間，D1, D2, HV硬度值，最大值、最小值，平均值，標準偏差，方差、CP，CPk 值。提供HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T等自動換算，硬度梯度坐標曲線圖等。
可使用硬度標準塊對硬度值進行精確校準，測量精度高。
|
|
軟件系統
|
中文操作界面，支持打印機輸出
|
|
試件最大高度約
|
100mm
|
|
執行標準(或參照)
|
中國國家標準 GB/T 4340國際標準ISO 6507 ， ASTM_E92
|
|
壓頭至機壁距離約
|
130mm
|
|
電源 /光源
|
220 VAC, 50/60 Hz/鹵素?zé)艄庠?/span>
|
|
尺寸
|
約540*260*652mm
|
|
重量
|
約60kg
|
YZHV-1000C顯微維氏圖像硬度測量軟件詳細介紹：
1、本軟件測量系統可和各種維氏/顯微硬度計相配,內置式攝像機

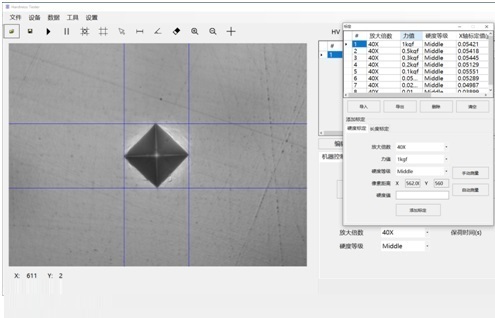

2、標定采用測微尺或硬度塊標定，可自動標定；
3、硬度按國標和ASTM轉換成其他硬度；硬度值統計及硬度超出報警；
4、試驗所有試驗數據永遠保存，便于歷史查詢,瀏覽等。
5、軟件可顯示最大值，最小值，平均值，標準偏差和壓痕圖像等。

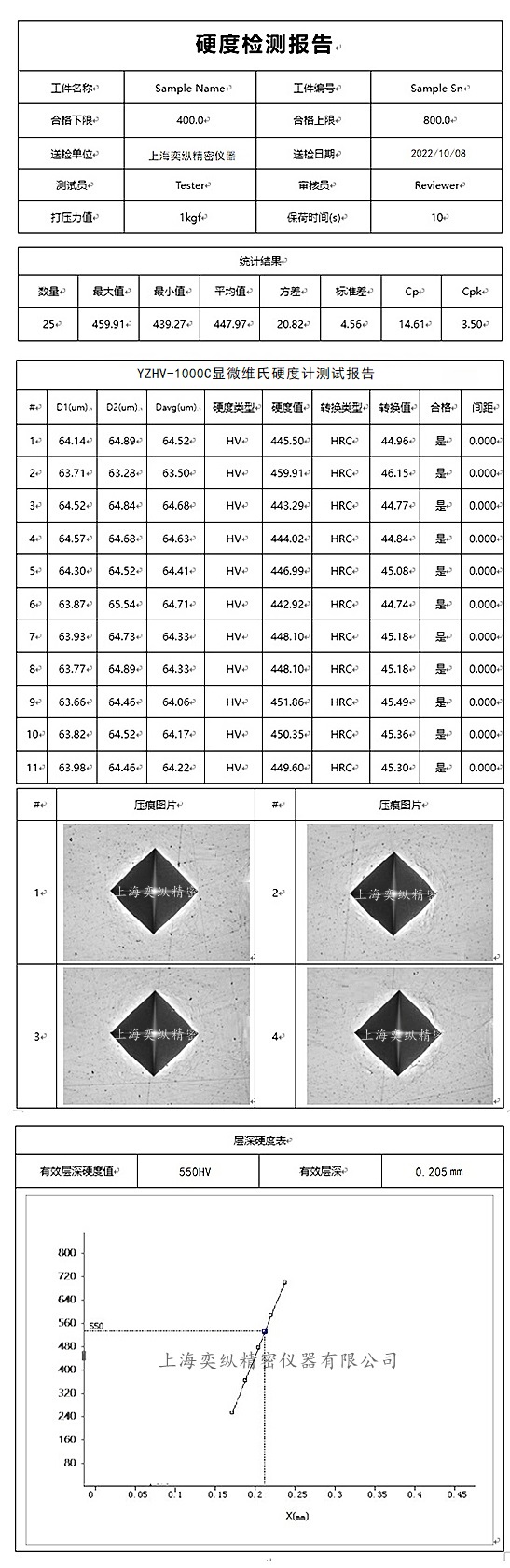

6、硬度測量軟件可生成測試報告，可打印測試報告和硬度梯度曲線。

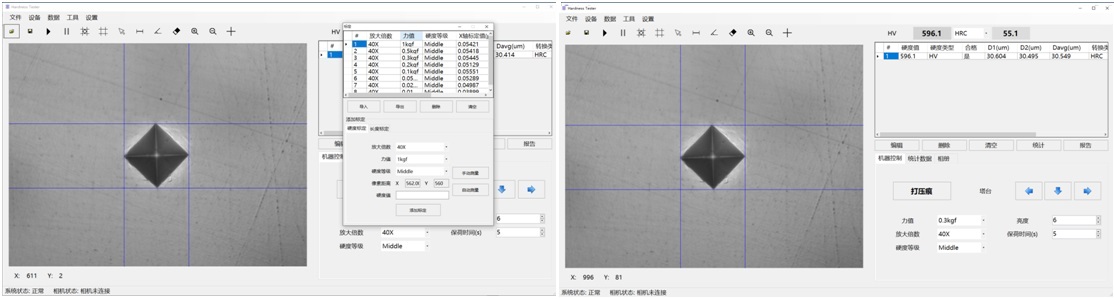

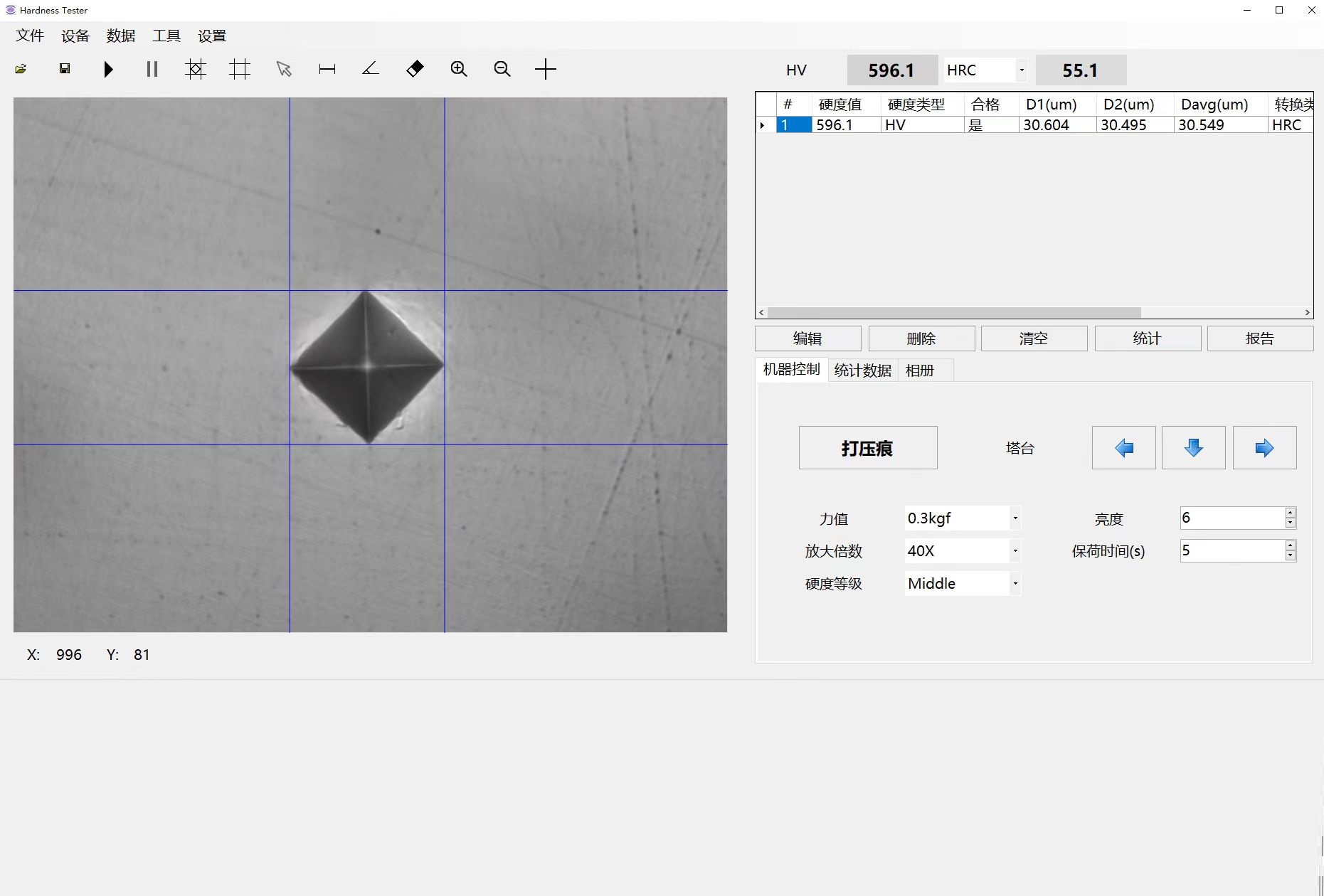

7、<軟件參考界面如下>：
