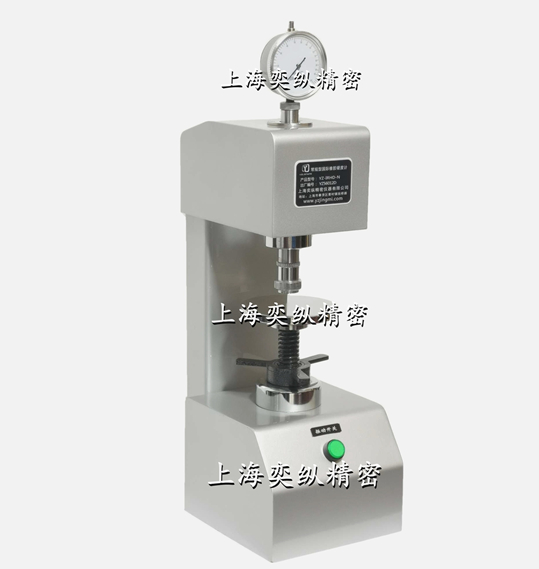

一．硬度計簡介：
上海奕縱精密YZ-IRHD-N常規型國際橡膠硬度計是用來測定橡膠和類似橡膠材料的試片及試件硬度的儀器，它廣泛的適用于各橡膠制品生產及科研單位。YZ-IRHD-N國際橡膠硬度計結構簡單，操作方便，測值準確，讀數直觀，能直接標定試樣的國際標準橡膠硬度值(IRHD)。
二、主要技術參數：
1.接觸力：0.3±0.02N
2.壓入力：5.4±0.01N
3.壓針球直徑：Ф2.5±0.01毫米
4.測試范圍：28-100
IRHD（每個分格為一個硬度單位）
5.試片最小厚度為4毫米（允許厚度2毫米雙層疊加）
6.交流電源：220V/50Hz
7.外形尺寸約：180×150×300(毫米)
8.重量約：10公斤
三．硬度計構造及工作原理：
A.儀器底座：用來支承儀器整體，內部裝電振蕩器。
B.負荷筒（2）：內裝初負荷、主負荷、壓針。下部連接壓足，上部裝夾硬度值表。
C.支架：調節負荷筒的高度，以達到測定硬度之目的。
D.硬度值表：供直接讀出國際標準橡膠硬度值（IRHD）.
E.電振蕩器：用以克服機件之間摩擦力。
四．硬度計的安裝與調整：
1.將硬度計值表插入負荷筒（2）的上口，表到底再向上提，表大針能旋動2-3周既妥（看小針2-3格）。
2.松開手輪中央的鎖緊母，反正時針的旋動手輪，使支架（1）在立柱(5)上垂直滑動。
3.接通電源，檢查是否漏電。
4.用一膠片放在工作臺面上，旋動手輪，使支架（1）降低最低點，按動消除摩擦開關，使振蕩器工作，此時硬度計表針應是顫動。
5.在測試前應把硬度值表的表座,壓足與負荷筒等各部位擰緊。
五．測試程序：
（一） 試樣
1.試樣：即試片及試件的各部分或整體。標準試片應是平穩、光滑，上下面平行，最好具有適當?shù)哪汗舛?，不含雜質和氣泡。
2.標準試片厚度為8-10毫米之間，每點只測一次，測試點與試樣邊緣的距離不應該小于9-10毫米。
3.非標準試片的測定值稱為表觀硬度。試片的最小厚度不應小于4毫米。不足4毫米的平板片，只可兩層疊加，總厚度不應小于4毫米。
4.測試點與試樣邊緣的距離按下表規定：
|
試樣厚度
|
4
|
6
|
8
|
10
|
15
|
20
|
|
距邊緣最小距離
|
7
|
8
|
9
|
10
|
11.5
|
12.5
|
