TUM-300T超聲波測厚儀操作面板介紹和校零方法

1 、超聲波測厚儀面板介紹：

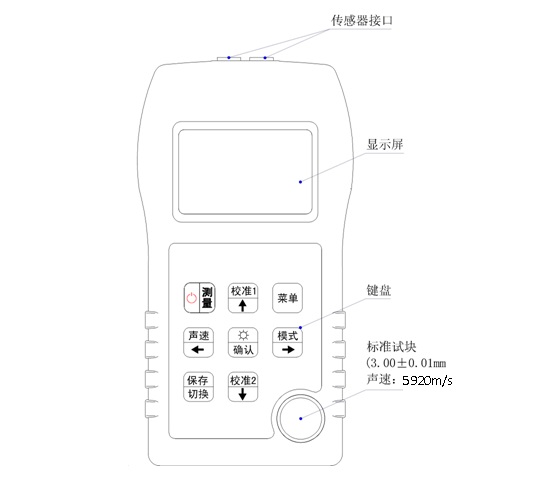

TUM-300T超聲波測厚儀主機如下圖所示。

2．TUM-300T超聲波測厚儀主面板介紹如下：

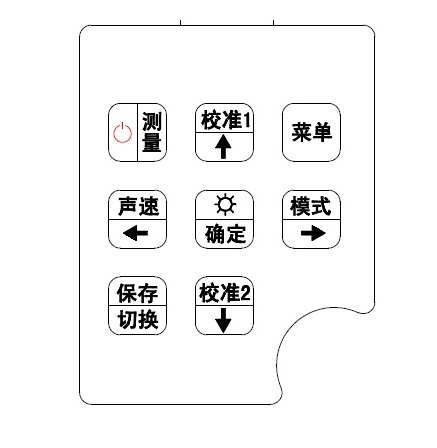

TUM-300T超聲波測厚儀鍵盤如圖所示

如下詳細介紹超聲波測厚儀每個按鍵的操作功能：

測量按鍵：用來開關儀器，同時執行超聲波測厚儀的自檢功能。在菜單或其他子菜單狀態下，按該鍵，直接返回到待測量狀態。在待測量狀態下長按該鍵執行關機。

保存切換按鍵：運行或取消保存功能,在主菜單中執行翻頁功能。

聲速按鍵：在待測界面中，按該鍵進入到聲速選擇界面。在調值狀態下，執行光標向左移位。在主菜單界面，執行向左選菜單項。

模式按鍵：在待測界面中，按該鍵打開超聲波測厚儀的測量模式菜單。在調值狀態下，執行光標向右移位。在主菜單界面，執行向右選菜單項。

校準1按鍵：在待測界面中，執行單點校準聲速。在調值狀態下，增大數值。在主菜單界面，執行向上選菜單項。

校準2按鍵：在待測界面中，執行兩點聲速校準。在調值狀態下，減小數值。在主菜單界面，執行向下選菜單項。

確認按鍵：在待測界面中，執行背光打開與關閉。執行其他操作后的確認。

菜單按鍵：啟動菜單，返回TUM-300T超聲波測厚儀的上級菜單。

3、超聲波測厚儀的零點校準方法

以上海奕縱精密的TUM-300T超聲波測厚儀為例說明，在初次使用超聲波測厚儀的時候，如果沒有正確校準零點，一個固定值將會導致該儀器所測量的所有值出現錯誤。當正確校準零點時，儀器可以測量到該固定誤差值，并且自動糾正隨后所有的測量值。在這一點上，測厚儀本身已經成功地計算了內在誤差因素，并且會在隨后的測量中補償該值。即使以后為了做實際測量，輸入了一些其他材料聲速，本儀器還是利用內置儀器中的試塊的聲速執行零點校準。盡管本儀器將會記錄上次校準的零點值，無論何時打開儀器，或者是任何使用不同探頭的時候，都執行零點校準還是有必要的。注意：更換不同的探頭時，需要進行零點校準，對同一探頭長時間不進行零點校準，測量誤差大時，仍可進行零點校準。

零點校準操作步驟如下：

第一步：按超聲波測厚儀面板上的菜單進入到主菜單, 通過保存和切換按鍵進行翻頁，通過四個箭頭按鍵選擇“零點校準”，按確認按鍵，輸入試塊厚度值；

第二步：通過上下左右四個箭頭鍵，輸入試塊厚度,按確認，進入下一步驟；

第三步：用清潔布擦凈探頭表面，在與輸入的試塊厚度值相應的試塊上涂耦合劑；

第四步：將探頭耦合在超聲波測厚儀主機自帶的試塊上，稍等待幾秒鐘后，完成校準，超聲波測厚儀會自動返回到待測量界面。
