超聲波測厚儀計量校準要注意的幾點情況總結
1、超聲波測厚儀校準方法錯誤帶來的誤差

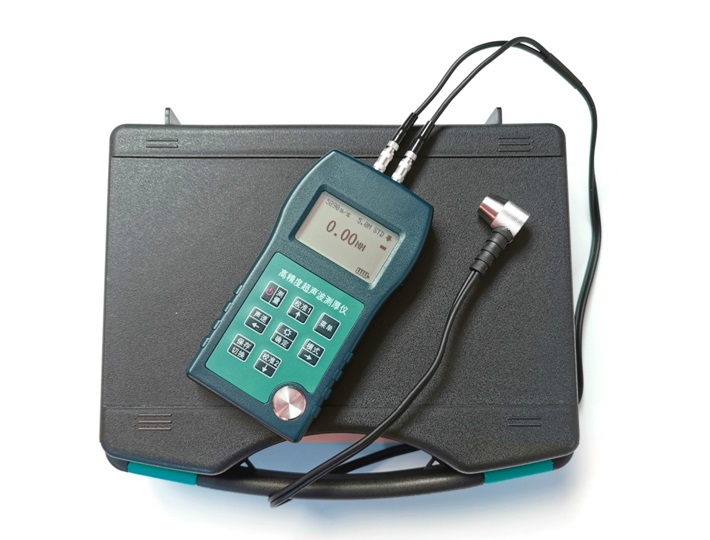

為了達到超聲波測厚儀測量的可靠性和精準，使用人員在使用測厚儀之前都要對自配的或者已知厚度的校準試塊進行測量驗證， 以達到超聲波測厚儀校正的目的。有些超聲波測厚儀的自 校準可能會有幾種方法供選擇，比如單點模式和兩 點模式或多點模式法。校準方法選擇錯誤時儀器也會產生很大的 示值誤差，尤其是對測量性能變差的舊超聲波測厚儀。 所以正確的選用校準方法，對超聲波測厚儀顯示 示值的準確性有很大影響 (例如上海奕縱精密的TUM-300T超聲波測厚儀)。下文介紹TUM-300T超聲波測厚儀校準遇到的試塊問題及解決辦法
對TUM-300T超聲波測厚儀進行零點校準，首先愛測量前 校準零點，我們本次舉例使用的是超聲波測厚儀自身配置的 3毫米厚度試塊，校準完成以后，再對一組標準厚度塊進行測量例如1.0-100mm多個不同厚度實驗塊或階梯狀試塊。然后測量 前自校準使用的是超聲波測厚儀階梯試塊，對 3mm 和 15mm 兩點進行自校準，校準完畢后再次對該組標準 厚度塊進行測量。最終對比的量結果顯示，單點模式法儀器示值誤差不符合規范的規定，兩點模式測厚儀示值誤差符合JJF計量標準的要求。超聲波測厚儀的測量 性能比較好的情況下，用自身配置的 4.三毫米或四毫米 的校準試 塊自校準后，進行測量的結果大多數是可以符合規范 要求的。但是對于測量性能減弱的超聲波測厚儀，或陳舊的測厚儀要按照產品的自身條件，選擇適合的自校正方法。
2、耦合劑用量使用不合適帶來的測量誤差。為了消除探頭與被測物體之間的空氣層，使超聲波可以有效地穿入被測物體檢測工件厚度，在超聲波測厚儀測量的時候，必須要使用工業超聲耦合劑，這是硬性條件，如果沒有耦合劑，將無法測量。不會有回波信號，屏幕上不會有數值變化。工業超聲耦合劑涂抹的薄厚成都、有時候也會對超聲波測厚儀的精度有影響，有些超聲波測厚儀在耦合劑涂抹充分時測得的數據較為準確， 還有些超聲波測厚儀只需要涂抹很薄的一層耦合劑便 能測得準確的數據，涂抹較厚的耦合劑反而會影響儀
器示值。耦合劑的用量使用不當容易引起0. 1 ～ 0. 25 mm 的示值誤差，因此在使用耦合劑時，要根據超聲波測
厚儀的具體情況適量使用。
3、超聲波測厚儀探頭磨損引起的精度誤差
超聲波測厚儀示值誤差超差，有時候也是因為超聲波測厚儀探頭磨損引起的。通常使用的換能器外表面材料多為樹脂耐磨材料，樹脂與被測工件接觸，長期使用容易使探頭表面粗糙度降低，引起靈敏度下降，從而造成超聲波測厚儀顯示的示值不正確。根據探頭磨損程度的不同，示值誤差的大小也有差別，用磨損程度嚴重的探頭測
量時會出現較大的示值誤差。在確定為探頭磨損造成 誤差的情況下，可以用砂紙或油石輕微打磨探頭表面，在保證平行度的前提下使其平。如顯示示值仍未得到改善，在條件允許的情況下，上海奕縱精密儀器建議客戶可以考慮更換好的探頭。
